vivo X27真机拆解：好看的背后是精密工艺
|

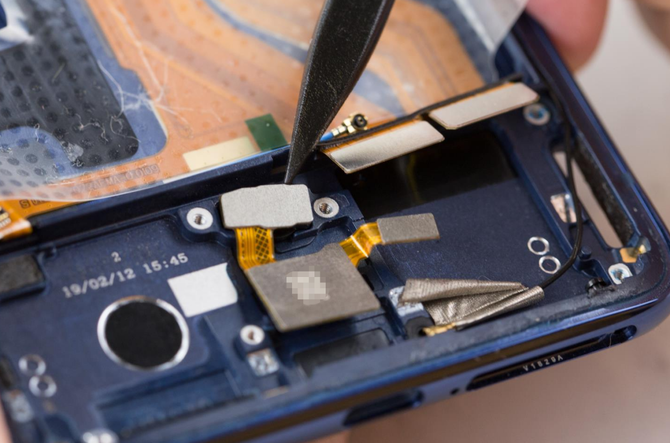

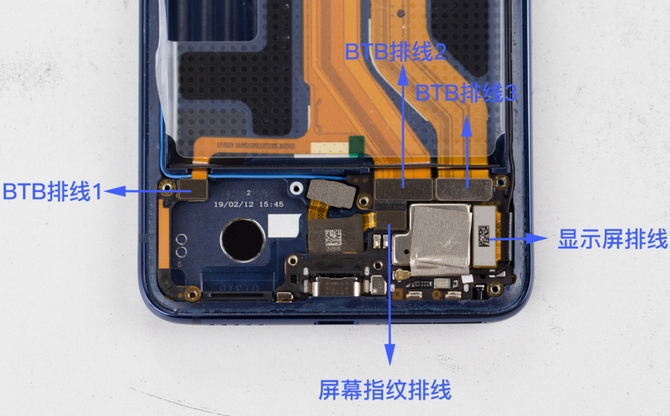

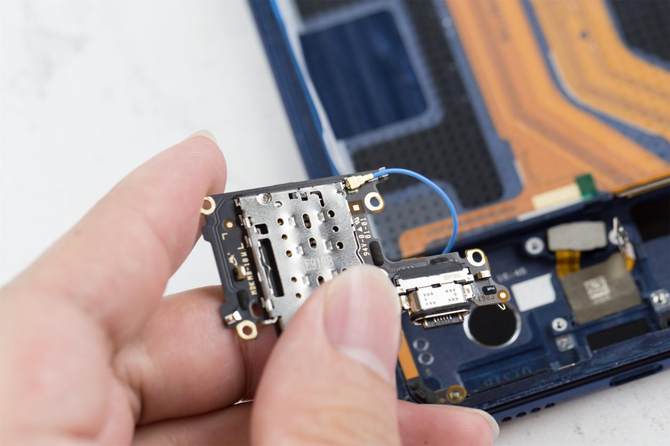

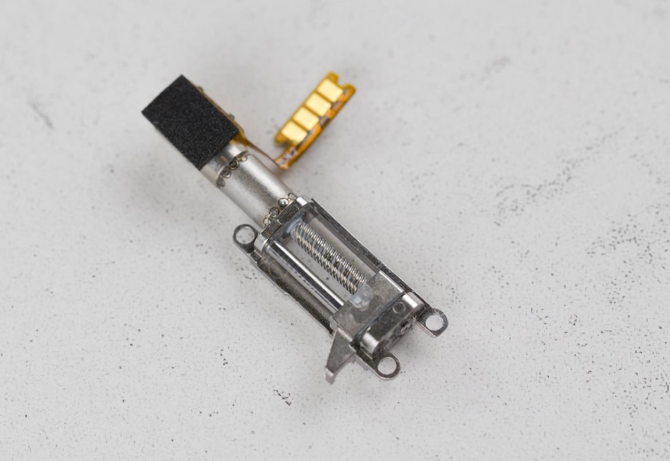

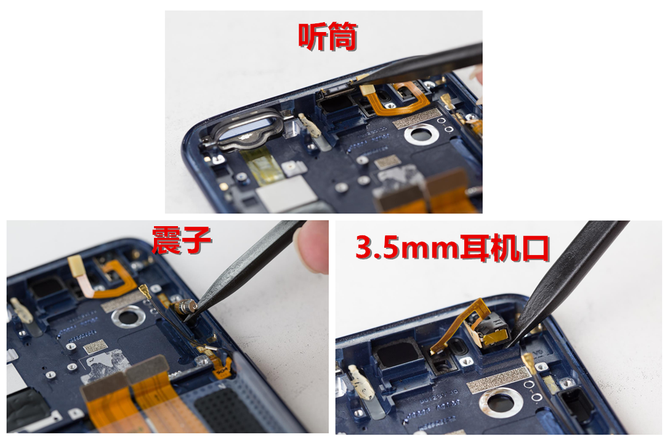

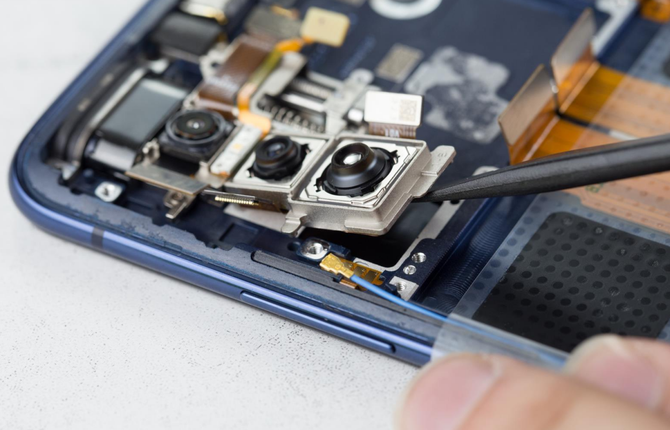

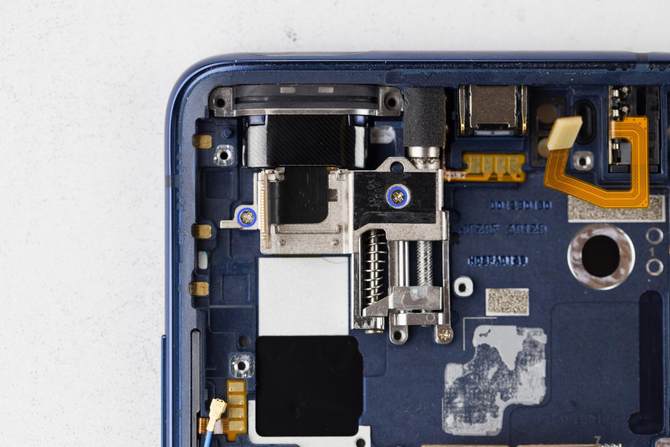

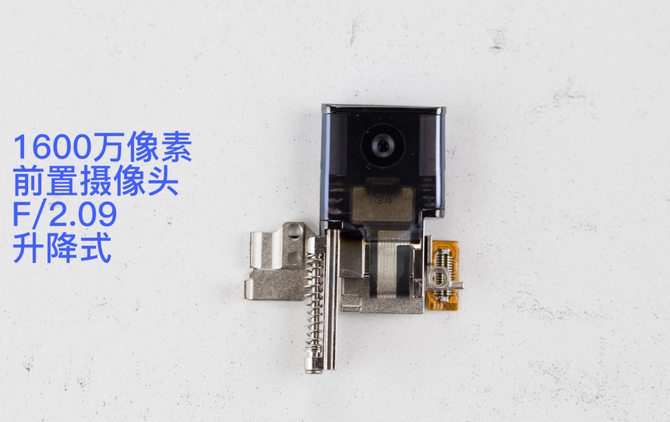

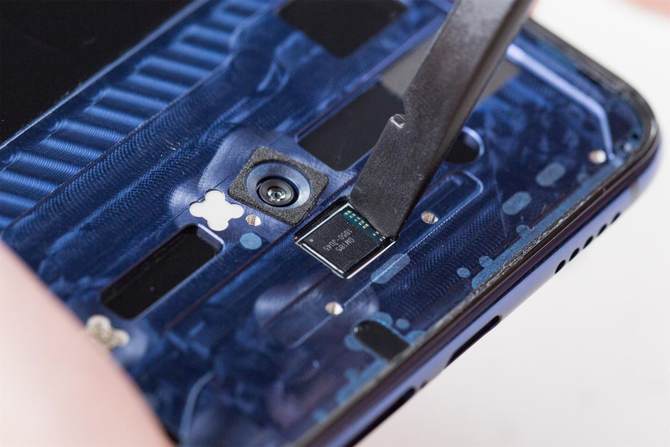

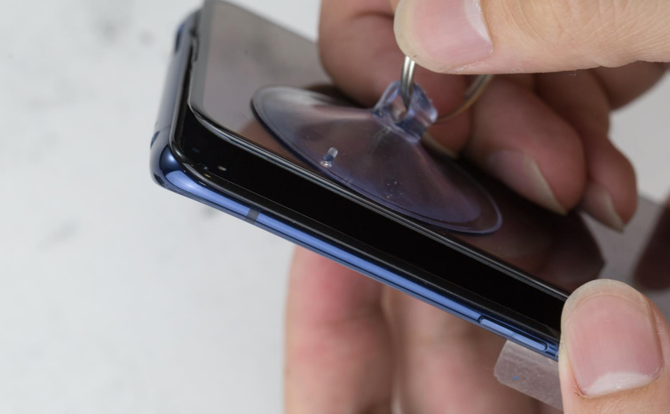

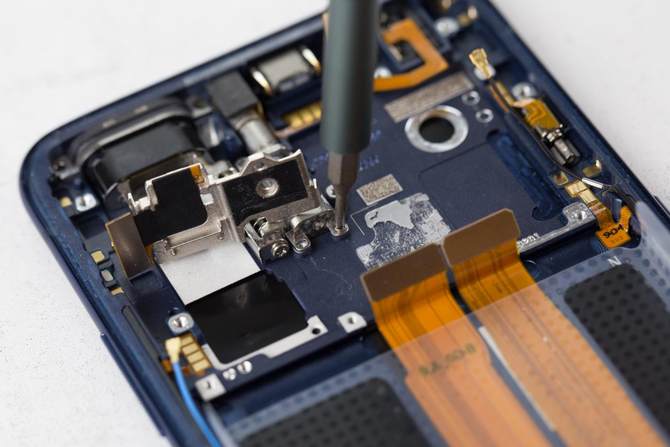

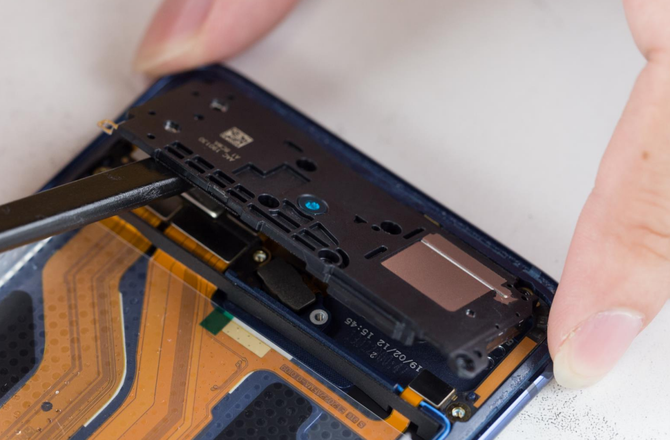

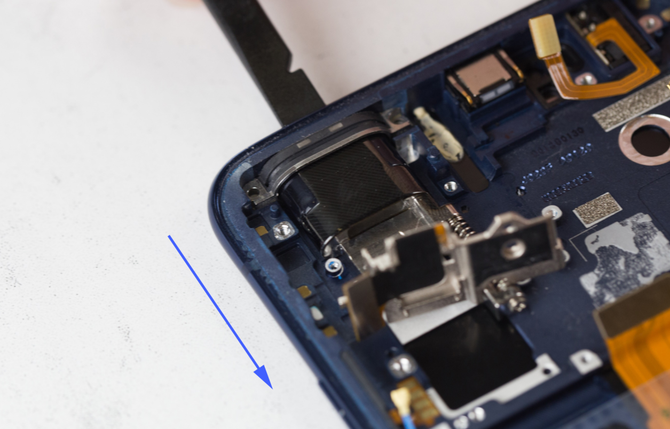

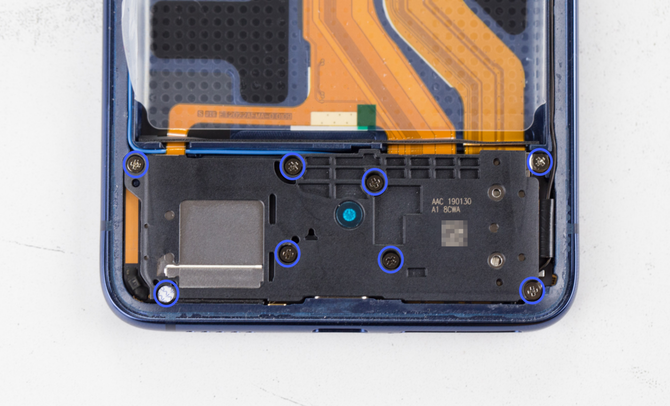

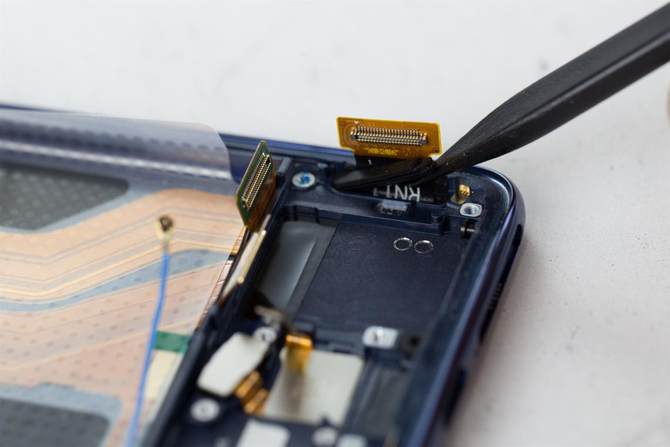

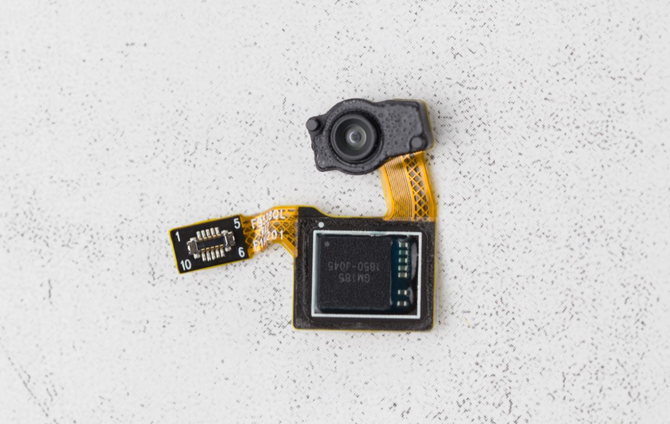

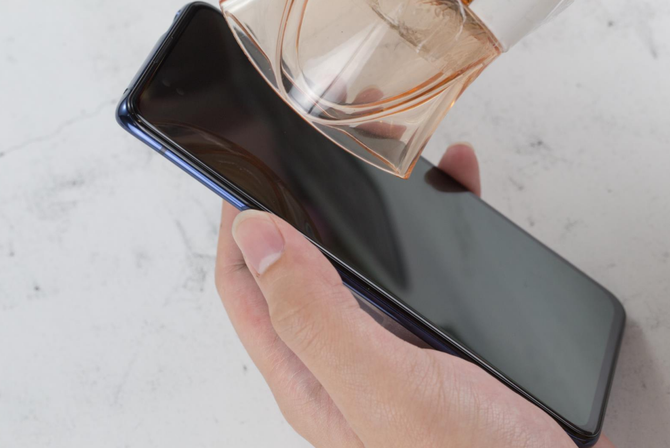

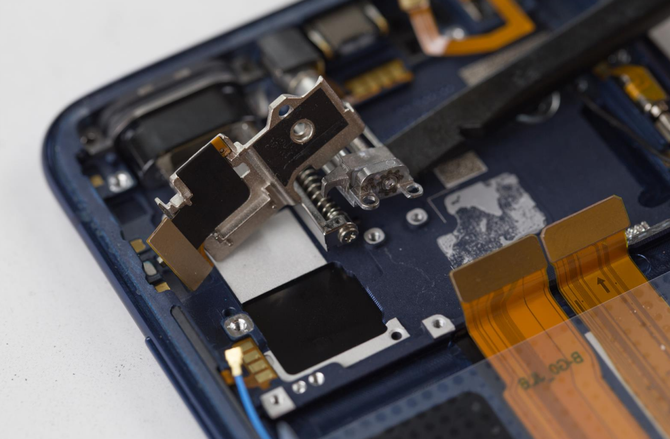

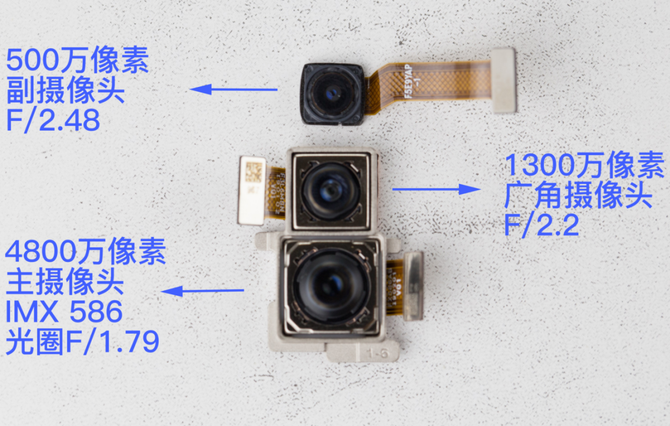

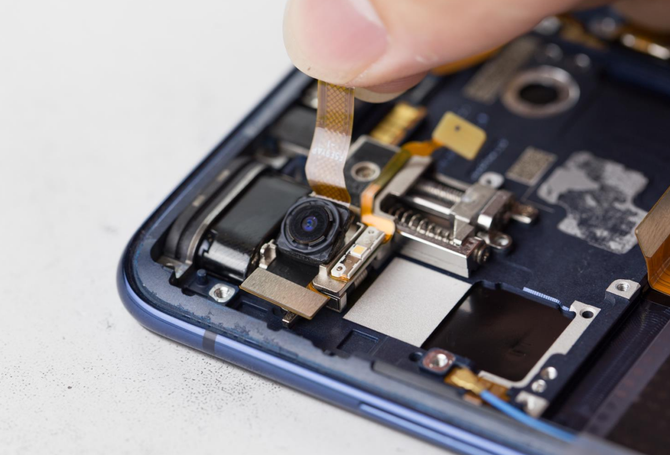

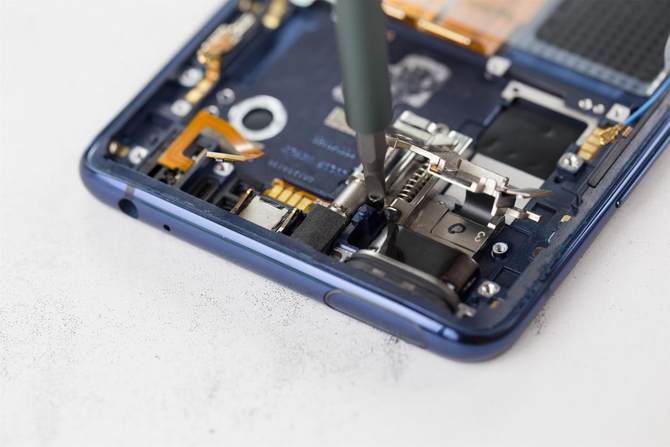

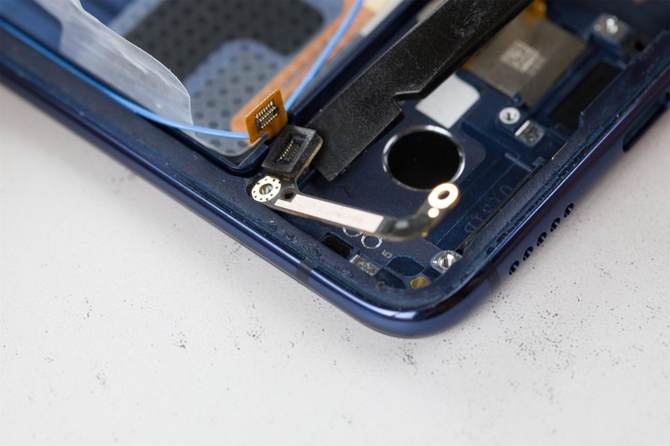

对于一般手机来说，拆下前后摄像头的过程都比较简单！但是vivo X27则不一样，尤其是升降式前置摄像头，结构甚是复杂。 先拆vivo X27后置三摄，可以看到做工细节上非常不错，主摄和超广角摄像头为一个模块，都使用金属框进行固定。 虚化摄像头和闪光灯为单独设计，拆下也比较轻松。 其中vivo X27的超高清主摄“个头”最大，采用索尼IMX586传感器，拥有4800万像素，光圈也达到了F/1.79；其次是超广角摄像头，为1300万像素，光圈为F/2.2，拥有120°取景视野；然后是500万的景深摄像头。 下面要拆的就是vivo X27最“迷人”的部分，升降式前置摄像头。由此可以看到vivo X27的前置升降模块有多大。vivo官方称其为“云层多焦摄影模组”。可以说这设计是最合理也最巧妙的的堆栈布局，使得X27的机身厚度与这些电子元件达到平衡。先卸下图中所示的两颗螺丝。 顶起固定支架。 然后将支架往箭头方向推动一点，让它不再顶住前置摄像头即可。不要用力过猛，这里有脆弱的排线。 然后使用一字螺丝刀，将这颗子母螺丝卸下。 用十字螺丝刀，将这颗螺丝卸下。 接着就可以拆下步进电机模组。 可以看到这次的步进电机的螺旋结构更长，预计供应商还是日本的Nidec。 然后使用撬棒，沿着箭头方向，将前置摄像头顶出固定框，将整个前置升降模块分离出来。 这次的vivo X27前置摄像头为1600万像素，光圈也达到了F/2.09。并且可以看到vivo X27的升降模块在形态上和去年的vivo NEX前置摄像头上不一样。不是以往的“直上直下”推动设计，而是通过步进电机结合弹簧结构共同完成，也就是说X27的升降前置摄像头结构更长，并且由于马力更大、结构更科学，速度也提高到了0.68秒。基本上使用没什么影响。 拆机环节五：拆下听筒、震子以及3.5mm接口 这个其实也非常简单，因为都是采用模块化的设计，轻轻松松就可以拆下。 拆机环节六：拆下尾插 vivo X27的尾插也有塑料挡板，将图中所示的8颗螺丝卸下。 然后即可撬起音腔BOX支架。 与以往不同，这次的vivo X27将屏幕排线放置在尾插这部分的主板上，然后再通过BTB排线与上方主板连接。将图中所示的3条BTB排线、屏幕指纹排线、显示屏排线撬起。 尾插背面还有一条蓝色的同轴线，也得撬起取下。 撬起另外一个尾插小板。 取出触屏FPC防水硅胶。 拆机环节七：拆开屏幕 vivo X27搭载了一块6.39英寸的三星的AMOLED屏幕，和中框一起紧紧的贴合着。使用电吹风给显示屏四周加热，加热时间为5-8分钟。 要注意的是，显示屏很难拆，加热要很久，且非常容易拆裂损坏，吹的时候不能一直在同一位置吹，不建议自己拆卸。如有必要，建议去官方售后找专业人士拆卸（使用专业的加热平台拆卸）。 然后可以尝试吸起屏幕，缓慢拉起并与中框分离。 拆机环节八：拆卸屏幕指纹 拆除了显示屏之后，用撬棒从侧边，顶出屏幕指纹副板。 然后撬起屏幕指纹模块即可。 这个指纹识别模块在速度上要比iQOO所打造的第六代屏幕指纹还要极速。原理其实很简单：就是通过AMOLED的自发光属性照亮手指指纹纹理，然后高清摄像头捕捉，在芯片以及SoC所打造的ISP用超高速算法下完成比对，从而实现极致的指纹解锁！目前vivo X27的指纹体验是当之无愧的业内NO.1。 总结 （编辑：温州站长网） 【声明】本站内容均来自网络，其相关言论仅代表作者个人观点，不代表本站立场。若无意侵犯到您的权利，请及时与联系站长删除相关内容! |
